德标过滤器YG45H

一、德标Y型过滤器产品概述：

YG45H德标Y型过滤器是采用德国制造标准生产的一款过滤器产品，也属于德标阀门的一种，是输送介质的管道系统不可缺少的一种过滤装置，主要适用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业，其执行标准为：结构长度标准DIN3202-F1系列；法兰标准DIN2531-2545；壳体强度试验1.5×PN。

我厂生产的德标Y型过滤器可根据客户不同需要设置过滤网目数，一般通水网为10~20目，通气网为40~100目，通油网为100~160目(特殊情况可按用户要求制作过滤网)。

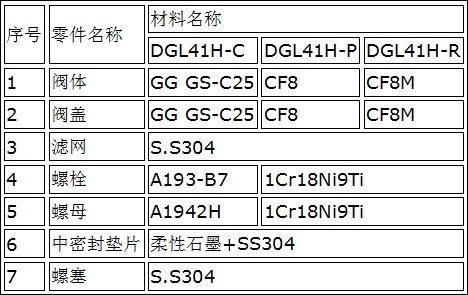

二、德标Y型过滤器主要零件部件材料表：

三、德标Y型过滤器主要执行标准表：

结构长度标准DIN3202-F1

连接法兰标准DIN2531-2545

压力温度等级GB/T12224-2005

试验检验标准GB/T13927-2008

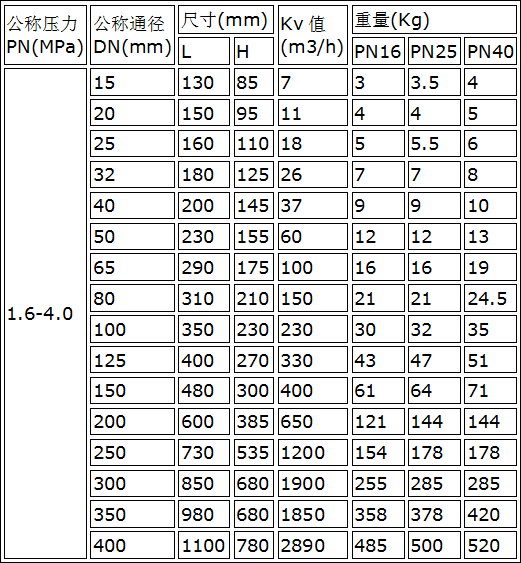

四、德标Y型过滤器主要外型尺寸表：

五、德标Y型过滤器盖部排污孔M规格表：
